农居房的设计与建设是新农村建设中的重要一环，它不仅关系到农民的居住品质，也影响着乡村的整体风貌。一套科学、实用且美观的140平方米农居房CAD设计图纸，是确保施工顺利进行和最终建筑质量的基础。本文将详细阐述此类农居房从平面布局到立体造型的CAD设计制作要点。

一、 设计前期准备与核心理念
在启动CAD绘图之前，明确设计核心理念至关重要。对于140平方米的农居房，设计应遵循“实用、经济、美观、宜居”的原则，充分考虑农村家庭的生活习惯、生产需求（如农具存放、粮食晾晒等）以及地域文化特色。必须严格遵守国家和地方的宅基地政策、建筑规范及安全标准。设计师需要与户主充分沟通，了解家庭结构、功能需求和预算，为后续设计奠定基础。

二、 平面设计图纸制作详解
平面图是建筑设计的根本，它清晰地展示了房屋的功能分区、空间关系和尺寸。

1. 总平面布局图：在CAD软件中，首先确定宅基地的范围、朝向（通常优先考虑南北朝向以获得良好采光）以及与周边道路、环境的关系。合理规划院落、出入口、停车区域及可能的绿化、养殖附属空间。

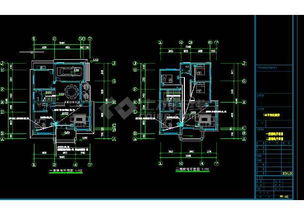

2. 各层平面图：对于常见的两层农居房，需分别绘制一层和二层平面图。

• 一层平面：通常布置客厅、餐厅、厨房、老人房、卫生间及储藏室。客厅应宽敞明亮，与餐厅、厨房的流线要顺畅。厨房设计需考虑农村灶台与现代厨具的结合，并注意排烟。老人房应设在一层，避免爬楼。门厅或玄关处可考虑鞋柜和农具临时存放点。

• 二层平面：主要布置卧室（通常2-3间）、卫生间、家庭厅或书房。主卧可配备独立卫生间和阳台。阳台设计应兼顾观景和晾晒功能。注意楼梯的位置要合理，节省空间且保证安全。

• CAD绘制要点：使用清晰的图层管理不同元素（如墙体、门窗、家具、标注）。墙体厚度通常为240mm（承重墙）或120mm（隔墙）。准确标注所有房间的开间、进深尺寸，门窗洞口尺寸及定位。使用图例标明门窗类型、开启方向。绘制必要的家具布置以直观展示空间利用。标注房间名称、地面标高（如±0.000）。

三、 立体设计图纸制作详解
立体设计图纸将平面的构想转化为直观的三维形象，主要包括立面图和剖面图。

1. 建筑立面图：绘制东、西、南、北四个方向的立面图。设计应体现乡土特色与现代感的结合。屋顶形式（坡屋顶更常见，利于排水和保温）、外墙材料（如真石漆、面砖、文化石等）、门窗样式、檐口线条、装饰构件等都需要详细表达。在CAD中，通常基于平面图生成立面轮廓，再进行细化设计，准确标注各部分的材质、颜色和关键标高（如檐口高度、窗台高度）。
2. 建筑剖面图：剖面图用于揭示房屋内部垂直方向的结构与空间关系。通常选择楼梯间或空间变化复杂的位置进行剖切。图中需清晰显示层高、梁板柱结构、屋顶构造、楼梯踏步与平台、室内外高差等。标注各层楼面标高、屋面标高、门窗过梁高度等详细尺寸。
3. 三维效果图辅助：虽然传统CAD施工图集以二维线条为主，但利用CAD的三维建模功能或结合SketchUp、3ds Max等软件，可以生成逼真的三维效果图。这对于向户主展示最终建筑风貌、调整外观造型和材质色彩具有极大帮助，是设计沟通的重要工具。

四、 施工图深度与出图要点
一套完整的施工图除了上述平面、立面、剖面图，还应包括：

• 节点大样图：对门窗套、檐口、栏杆、楼梯踏步等关键构造部位进行放大详图设计，说明具体做法和材料。
• 结构施工图：需由结构工程师配合完成，包括基础平面布置图、各层梁板柱配筋图等，确保建筑安全。
• 水电暖通设计图：规划给排水管线、电气插座开关位置、照明、弱电（网络、电视）及采暖通风设施。
• 出图规范：所有图纸应图面整洁，标注统一，线型分明。图框内需包含项目名称、图名、图号、比例尺、设计单位、日期等信息。最终应打印成标准规格的蓝图，用于报批和现场施工指导。

140农居房的CAD设计图纸制作是一个系统性的工程，需要将功能性、安全性、经济性与审美性融为一体。优秀的图纸不仅是指引施工的精准蓝图，更是实现宜居乡村梦的美好载体。设计师应深入生活，精益求精，通过严谨的CAD技术，绘制出既符合规范又充满温度的农居设计方案，为提升农村居住环境贡献力量。
